1. 感应式寻踪—可行方法
在某些情况下，操作者不可能接近管道或电缆行直接连接或用测量夹钳定位，此时可用发射机内置的感应天线来定位。将发射机放置于管道或电缆的上方便能感应出地下有无管线。应用于射频作状态，管线两端都须接地。
Ø 接收机的作原理
接收机具有三种作方式
1、波峰法：探测仪位于管线上方声音*。调节增益，仅仅能在管线上方或附近探测到信号。波峰法是用水平线圈接收电磁场水平分量的强度。对常规无干扰的管线行峰值检测来说，在管道正上方时，当接收机的正面与管线垂直时磁场响应强度*，这不仅因为线圈离管线近，线圈所在的磁场强，还因为此时磁场磁力线的方向与线圈的平面垂直，通过线圈的磁通量*。当接收机向管线两侧延伸检测时，磁场响应强度对称且逐渐
减小。这不仅因为此时的线圈离管线距离远，线圈所在的磁场变弱，还因为此时磁场磁力线的方向与线圈的平面不再垂直，通过线圈的磁通量变小，从而产生如山峰样的信号响应。
2、波谷法：探测仪位于管线上方无何声音。调节增益，管线上方无声音，而位于线路两边有声音。波谷法用垂直线圈测量电磁场的垂直分量，检测目标管线上带有个柱状的电磁场，磁场是无数个与管线同心的圆型磁力线组成的，接收机在管线上方信号响应*小，两侧各有个峰。这是由于这些磁力线在管线正上方的垂直分量为零，此时通过接收的垂直线圈的磁通量为零，信号响应有个*小值（零值或小值）；当接收机在管道正上方两侧时，仪器的响应会随着远离管线而逐渐增大，这是因为，此时的磁力线方向与线圈平面已形成定的角度，
通过线圈的磁通量逐渐变大。同时，随着线圈的远离，磁场的强度逐渐变弱，当这因素成为影响通过线圈磁通量变化的主要因素时仪器的响应又会逐渐变小，从而产生如山谷样的信号响应。
波峰法较波谷法更为。
管线定位的三种频率：
三种可选频率容易区分电力电缆和其他金属管线。主动频率可使操作者匹配发射机频率，并根据现场条件选择输出率，这样即使在复杂情况下也能保证定位结果。两种被动频率不用发射机就可以容易地定位电缆和金属管道，并别适用于在挖掘前行地面勘察。管道定位时使用三种不同的频率，可给出*的金属面定位和深度测量的务，从而对地下设施行三维定位。
XFZ-GXY系列地下管线检测仪的发射机发出的信号我们称为“主动信号”；而其他设施，例如：供配电电缆、通信电缆内产生的信号称为“被动信号”。仪器探测主动信号时称为：“主动信号作模式”，仪器探测被动信号时称为：“被动信号作模式”。XFZ- GXY系列地下管线检测仪可探测作的信号有：主动信号“音频”、“射频”及被动信号“50Hz”。
3、A字架用于管线外*故障定位。

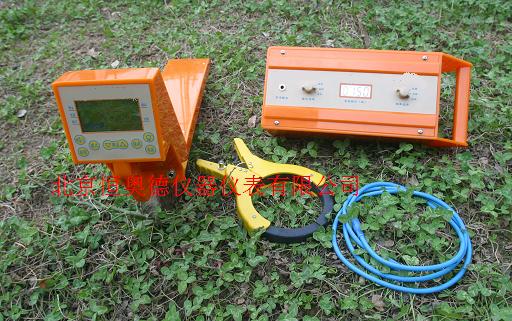

、 地下管线检测仪的组成
1 标准设备（组成）
H18295接收机、 射频、音频、50Hz 台
H18295发射机、 射频、音频 台
直连信号线、 根
地钎、 根
仪器包装箱个、 个
说明书 套、
2 选配件
耦合感应夹钳 用于电感耦合
跳接电缆 用于短接管线
A字架 用于电缆外*故障定位
耳机 用于噪声环境
车载充电器 用于可充电发射机电池
地下管线检测仪术性能：
接收器：
作频率：音频、射频、50无源交流频率
天线模式：波谷法（竖直线圈）、波峰法（水平线圈）
声音示：随信号强度变化的音调
电流示：显示被测电缆的有效电流值(单位：mA)
作温度：-10°C——+55°C
电池型号：6节二号碱性电池
电池寿命：连续作>40小时：间断作 >80小时
尺寸大小：70×20×11CM
重量：3公斤（带电池）
信号强度表示：条形图、数字量程0——999
增益控制：手动调节 动态范围为105db
深度测量：按深度键 三位数字显示，*可测深达2.5米
精度*：音频：±（1—5）%≤2.5米 射频：±（5—12）%≤2.5米
*取决于现场环境、非同心线的形状、邻近管线的数目以及土壤的返回电流
发射器
作频率：音频、射频以及以上两种频率同时发射
匹配负载：5欧姆—3000欧姆
率输出：低挡、挡
电池类型：8节号碱性电池
电池寿命：连续作8小时至15小时取决于使用时的频率、输出率
间断作8小时至15小时取决于使用时的频率、输出率
作温度：-10°C—55°C
尺寸大小：16×16×39CM
重量：4公斤（含电池）
